Bản Vẽ Thi Công Chung Cư Cho Căn Hộ Gọn Đẹp

Bản vẽ thi công chung cư là cầu nối giữa ý tưởng đẹp và một căn hộ có thể hoàn thiện đúng cách. Với căn hộ chung cư, phần khó không chỉ nằm ở phong cách. Khó hơn là phối hợp mặt bằng, hệ tủ, giường, rèm, ban công, khu thờ và các hạng mục sửa chữa trong cùng một giới hạn kỹ thuật.

Nhiều gia chủ nhìn phối cảnh 3D rất hào hứng, nhưng khi vào thi công lại gặp vướng mắc. Giường đẹp nhưng lối đi hẹp. Tủ áo lớn nhưng cửa mở khó. Rèm che sáng tốt nhưng hộp rèm chưa có vị trí. Ban công muốn dùng thư giãn nhưng đường thoát nước, vật liệu và tải trọng chưa được tính. Những vấn đề này thường xuất hiện khi bản vẽ chưa đủ chi tiết.

Bài viết này nhìn bản vẽ thi công như một công cụ tổ chức không gian sống. Trọng tâm là mặt bằng phòng, lối đi quanh giường, hệ tủ, bàn kèm theo, tỷ lệ nội thất và cảm giác thư giãn.

Vì sao bản vẽ thi công quyết định chất lượng căn hộ?

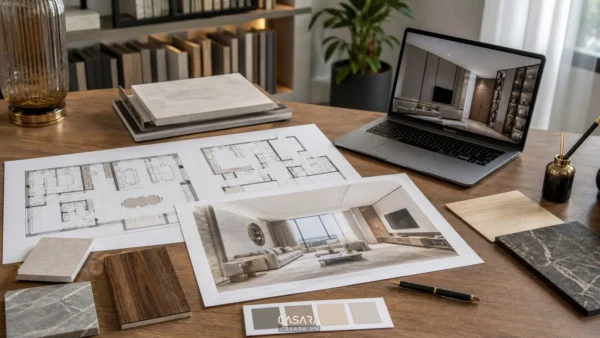

Phối cảnh cho thấy căn hộ sẽ trông như thế nào. Bản vẽ thi công cho biết căn hộ sẽ được làm ra sao. Hai phần này liên quan chặt chẽ nhưng không thay thế nhau. Một hình ảnh đẹp có thể không thể thi công nếu thiếu kích thước, cấu tạo, vật liệu, cao độ và vị trí kỹ thuật.

Trong chung cư, nhiều yếu tố đã cố định từ đầu. Hộp kỹ thuật, dầm trần, đầu chờ điện nước, cửa chính, cửa ban công và vị trí điều hòa thường không thể thay đổi tùy ý. Vì vậy, hồ sơ thi công cần đọc đúng hiện trạng. Sau đó, nó mới chuyển mong muốn của gia chủ thành các hạng mục có thể sản xuất và lắp đặt.

Bản vẽ giúp tránh quyết định theo cảm tính

Khi chưa có bản vẽ rõ, gia chủ dễ chọn đồ theo hình tham khảo. Một chiếc giường có hộc kéo nghe rất tiện. Nhưng nếu khoảng bên giường quá hẹp, hộc kéo gần như không dùng được. Một tủ áo kịch trần rất gọn. Nhưng nếu chia khoang sai, việc lấy đồ hằng ngày sẽ bất tiện.

Bản vẽ buộc mọi ý tưởng đi qua kích thước thật. Khoảng mở cánh tủ, chiều sâu bàn, lối đi quanh giường và vị trí ổ cắm đều cần xuất hiện trên hồ sơ. Nhờ đó, căn hộ không chỉ đẹp trong ngày bàn giao. Nó còn dễ sống trong nhiều năm.

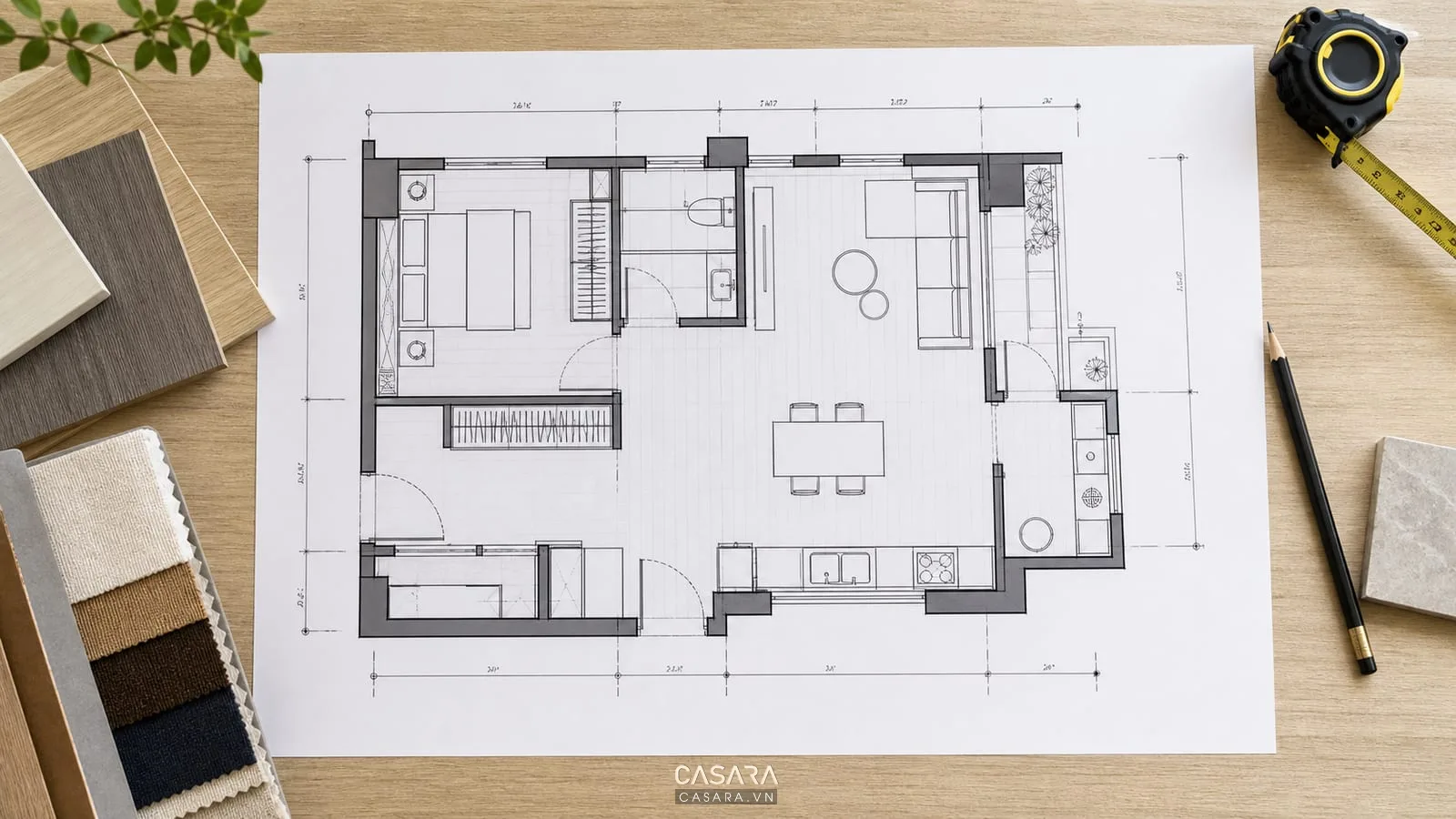

Mặt bằng phòng là lớp nền của toàn bộ quyết định

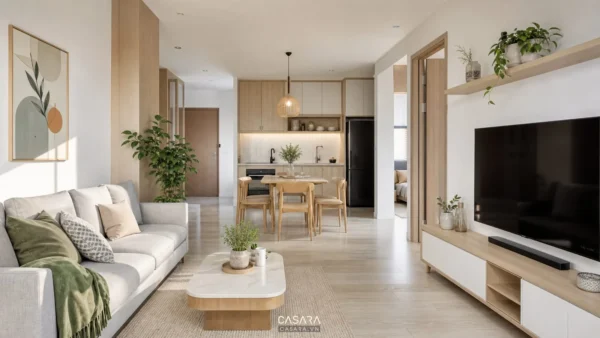

Mặt bằng không chỉ là sơ đồ đặt đồ. Nó là cách tổ chức luồng di chuyển, vùng sinh hoạt và độ thoáng của căn hộ. Với chung cư, mặt bằng cần thể hiện rõ cửa vào, phòng khách, bếp, phòng ngủ, vệ sinh, ban công và các vùng lưu trữ chính.

Một mặt bằng tốt không cố nhồi đầy nội thất. Nó giữ lại khoảng trống trước cửa, quanh bàn ăn, cạnh giường và trước tủ. Nếu bỏ qua, căn hộ sẽ trông đủ đồ nhưng thiếu sự dễ chịu.

Đọc lối đi trước khi đọc phong cách

Lối đi cần được nhìn như một hạng mục thiết kế. Từ cửa vào đến phòng khách phải liền mạch. Từ bếp đến bàn ăn không nên bị ghế, đảo bếp hoặc tủ giày cản. Từ giường đến cửa phòng ngủ cần đủ thoáng để di chuyển vào ban đêm.

Trong phòng ngủ, lối đi quanh giường đặc biệt quan trọng. Nếu phòng nhỏ, có thể ưu tiên một bên giường rộng hơn. Bên còn lại cần được tính cho việc thay ga, vệ sinh và mở ngăn kéo. Khi bản vẽ thể hiện rõ các khoảng này, gia chủ sẽ tránh được cảm giác phòng bị chật dù diện tích không quá nhỏ.

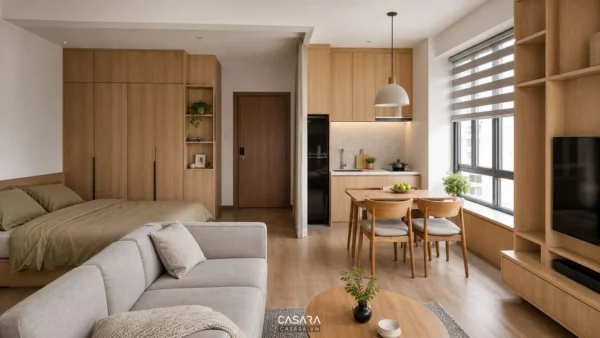

Tỷ lệ nội thất cũng phải theo diện tích thật. Sofa lớn, giường cao, tủ quá sâu hoặc bàn làm việc dài đều có thể làm căn hộ mất cân bằng. Với căn hộ vừa và nhỏ, hệ tủ cần đủ dùng nhưng không phủ kín mọi mảng tường.

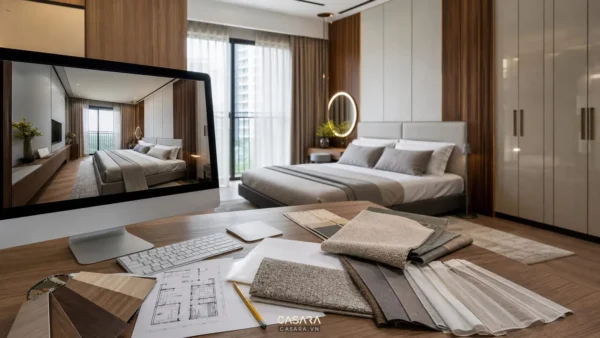

Phòng ngủ trong hồ sơ thi công cần được xử lý kỹ

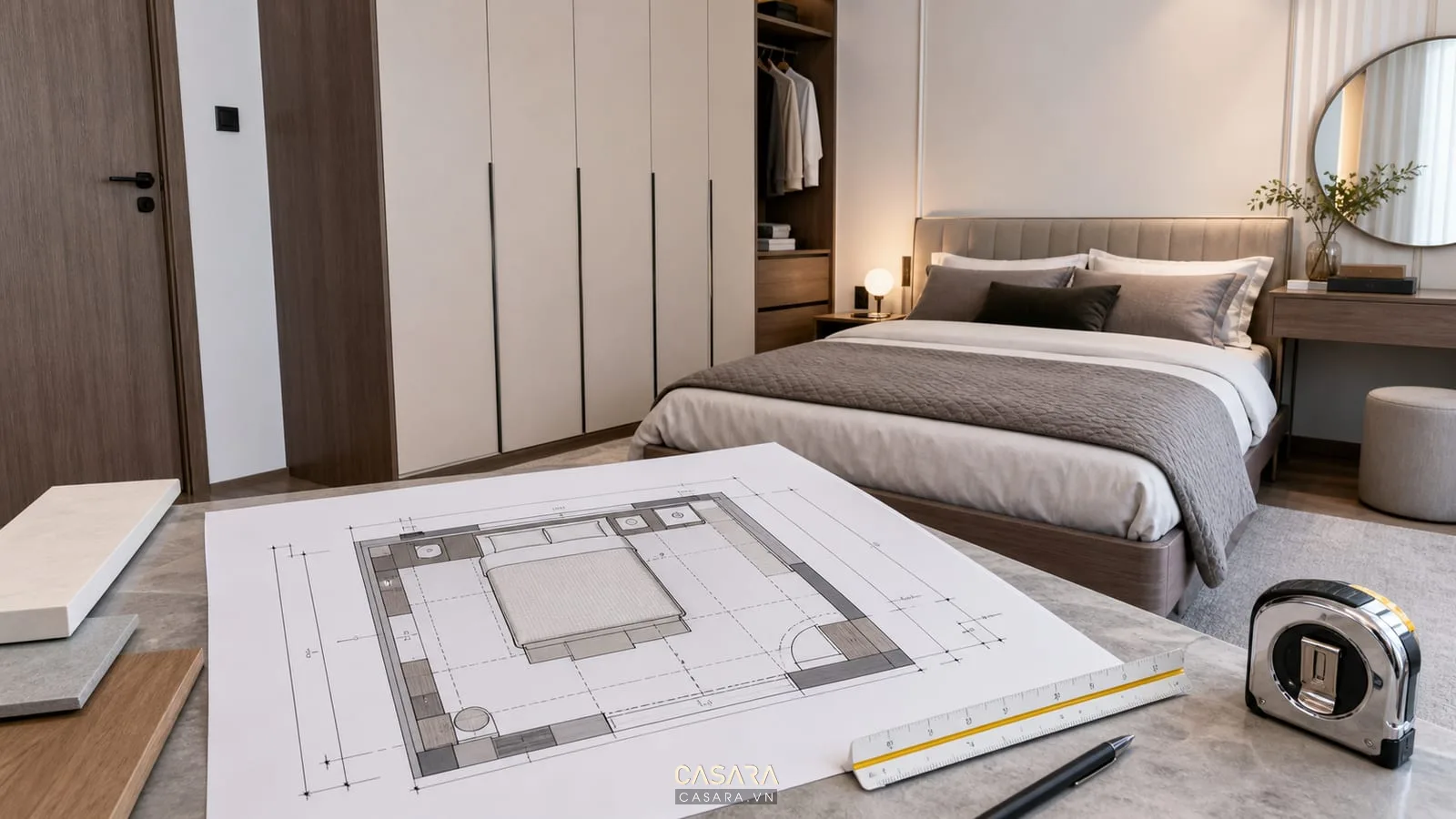

Phòng ngủ là nơi thể hiện rõ nhất chất lượng của bản vẽ. Đây không chỉ là vị trí đặt giường. Phòng ngủ còn có tủ áo, tab đầu giường, bàn trang điểm, bàn làm việc, rèm, đèn đọc sách, ổ cắm và điều hòa. Nếu không phối hợp từ đầu, các chi tiết này rất dễ xung đột.

Nhiều gia chủ chỉ muốn phòng ngủ gọn, đẹp và thư giãn. Để đạt được điều đó, bản vẽ phải kiểm soát cả phần thấy được và phần ẩn sau tường, sau tủ, trong trần.

Giường cần hòa vào tổng thể, không đứng riêng

Giường là món lớn nhất trong phòng ngủ. Vì vậy, vị trí giường ảnh hưởng trực tiếp đến tủ, rèm, đèn và lối đi. Đầu giường nên có điểm tựa chắc. Hai bên giường cần được cân nhắc theo thói quen dùng phòng. Nếu chỉ có một người sử dụng, cách bố trí có thể linh hoạt hơn.

Không nên chọn giường nhiều tính năng khi phòng chưa đủ khoảng thao tác. Hộc kéo, giường nâng hoặc giường có hộc đầu giường đều cần không gian sử dụng. Một chiếc giường đơn giản, đúng tỷ lệ đôi khi đem lại cảm giác nghỉ ngơi tốt hơn.

Hệ tủ và bàn kèm theo cần chung một ngôn ngữ

Tủ áo, bàn trang điểm, bàn làm việc và kệ trang trí nên được nhìn như một hệ. Khi mỗi món có một độ sâu, màu sắc và kiểu tay nắm khác nhau, phòng ngủ dễ bị vụn. Bản vẽ mặt đứng giúp kiểm soát điều này.

Nếu phòng ngủ nhỏ, tủ cánh lùa có thể giúp giảm khoảng mở. Nếu phòng đủ rộng, cánh mở truyền thống dễ quan sát và bảo trì. Bàn trang điểm hoặc bàn làm việc nên có ổ cắm gần, ánh sáng tốt và ghế không cản lối đi. Những chi tiết này cần xuất hiện trong bản vẽ điện, mặt bằng và mặt đứng.

Cảm giác thư giãn đến từ ánh sáng và sự tiết chế

Phòng ngủ không cần quá nhiều điểm nhấn. Ánh sáng dịu, chất liệu ấm và bề mặt gọn thường tạo hiệu quả tốt hơn. Bản vẽ trần và điện cần xác định đèn tổng thể, đèn đầu giường, công tắc đảo chiều và vị trí ổ cắm.

Các hạng mục phụ dễ bị xem nhẹ trong căn hộ chung cư

Ngoài phòng khách, bếp và phòng ngủ, căn hộ còn có nhiều vùng nhỏ nhưng tác động mạnh đến sinh hoạt. Ban công, khu thờ, rèm và phần sửa chữa hiện trạng đều cần được đưa vào hồ sơ. Nếu chỉ làm theo từng hạng mục rời, căn hộ sẽ thiếu sự liền mạch.

Ban công cần rõ chức năng trước khi thi công

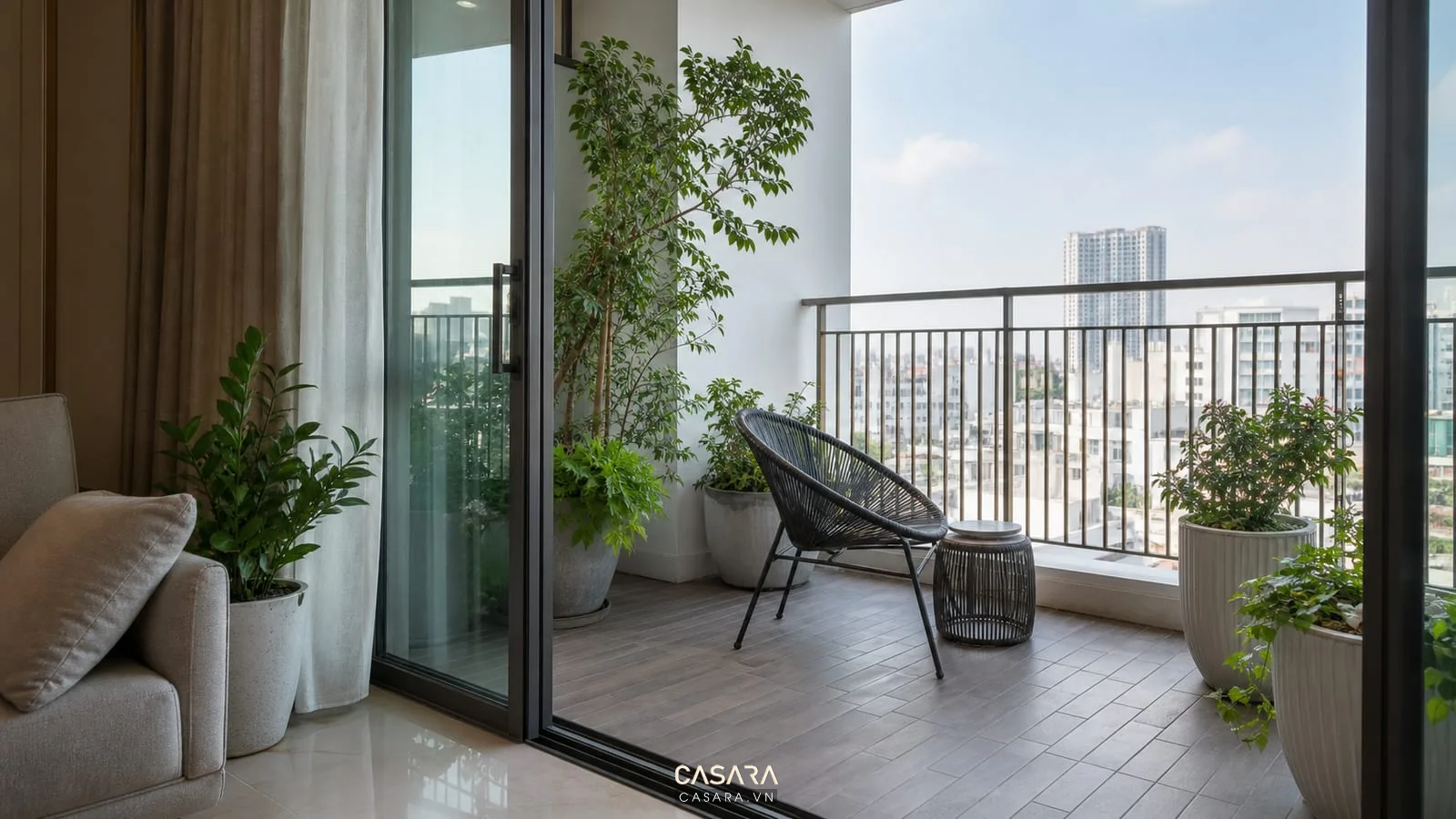

Thi công ban công chung cư không nên bắt đầu bằng việc đặt cây hay lát sàn. Trước hết cần xác định ban công dùng để phơi, thư giãn, trồng cây hay chỉ tạo khoảng nhìn. Mỗi mục đích kéo theo cách chọn vật liệu, bố trí ổ cắm, thoát nước và đồ rời khác nhau.

Bản vẽ ban công cần tránh làm nặng không gian. Đồ quá lớn sẽ cản cửa mở và giảm ánh sáng vào nhà. Nếu dùng sàn ngoài trời, chậu cây hoặc ghế thư giãn, cần tính việc vệ sinh và thoát nước.

Khu thờ cần yên tĩnh và đúng tỷ lệ

Thi công bàn thờ chung cư cần sự cân bằng giữa trang nghiêm và gọn gàng. Căn hộ thường không có phòng thờ riêng, nên vị trí bàn thờ phải được cân nhắc kỹ. Bản vẽ cần thể hiện kích thước, cao độ, khoảng đứng lễ và quan hệ với phòng khách, bếp, cửa đi.

Không nên xử lý khu thờ như một món đồ thêm vào sau cùng. Nếu để muộn, bàn thờ có thể xung đột với đèn, điều hòa, tủ trang trí hoặc tuyến di chuyển.

Rèm là một phần của thiết kế, không chỉ là phụ kiện

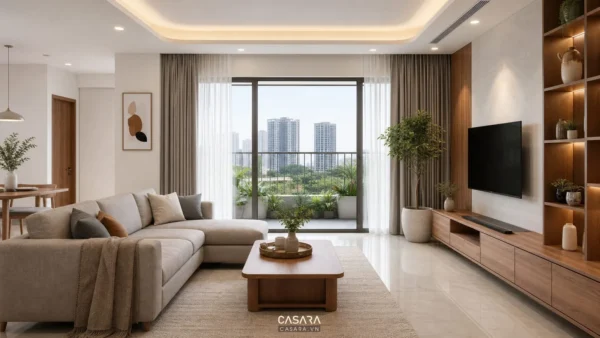

Thi công rèm chung cư ảnh hưởng đến ánh sáng, riêng tư và cảm giác cao rộng của phòng. Rèm phòng khách nên nhẹ, dễ kéo và hài hòa với mảng tường. Rèm phòng ngủ cần ưu tiên khả năng cản sáng. Rèm ban công cần tính nắng, gió và tần suất sử dụng.

Hồ sơ thi công nên có vị trí hộp rèm hoặc ray rèm. Nếu trần thạch cao đã làm xong rồi mới nghĩ đến rèm, việc xử lý sẽ khó hơn. Rèm treo cao, đúng tỷ lệ có thể làm căn hộ thanh thoát hơn.

Bản vẽ kỹ thuật cần có những lớp thông tin nào?

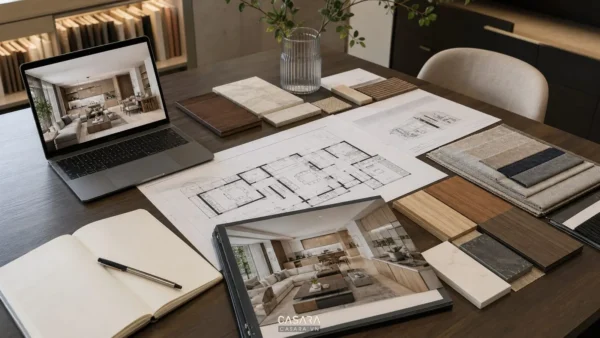

Một bộ hồ sơ thi công căn hộ thường gồm nhiều lớp bản vẽ. Gia chủ không cần đọc như kỹ sư, nhưng nên hiểu vai trò của từng phần để duyệt đúng và đặt câu hỏi đúng.

Thông thường, hồ sơ cần có mặt bằng bố trí, mặt bằng trần, bản vẽ điện, mặt đứng tường, chi tiết đồ gỗ và bảng vật liệu. Các hạng mục đóng theo kích thước riêng không nên chỉ mô tả bằng lời.

Mặt bằng và mặt đứng phải khớp nhau. Mặt bằng cho biết đồ ở đâu. Mặt đứng cho biết đồ cao bao nhiêu, chia mảng thế nào và nhìn từ phía trước ra sao. Với hệ tủ phòng ngủ, mặt đứng giúp kiểm tra khoang treo, ngăn kéo, hộc vali và tay nắm.

Bản vẽ điện cần đi cùng thói quen sống

Ổ cắm thiếu hoặc đặt sai là lỗi rất thường gặp. Căn hộ hiện đại cần điện cho tivi, router, bếp, máy lọc nước, máy tính, đèn đọc sách, máy hút bụi, bàn trang điểm và thiết bị sạc. Bản vẽ điện nên đi cùng mặt bằng nội thất, không tách rời.

Chi tiết đồ gỗ quyết định độ sắc nét

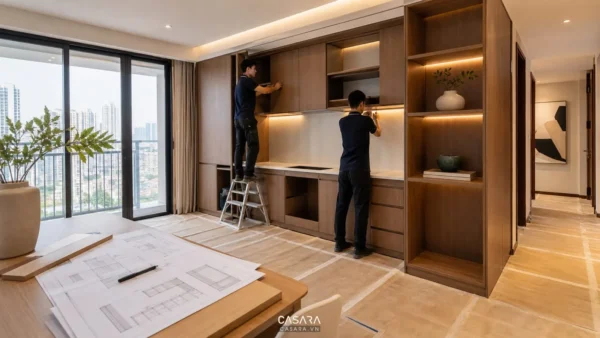

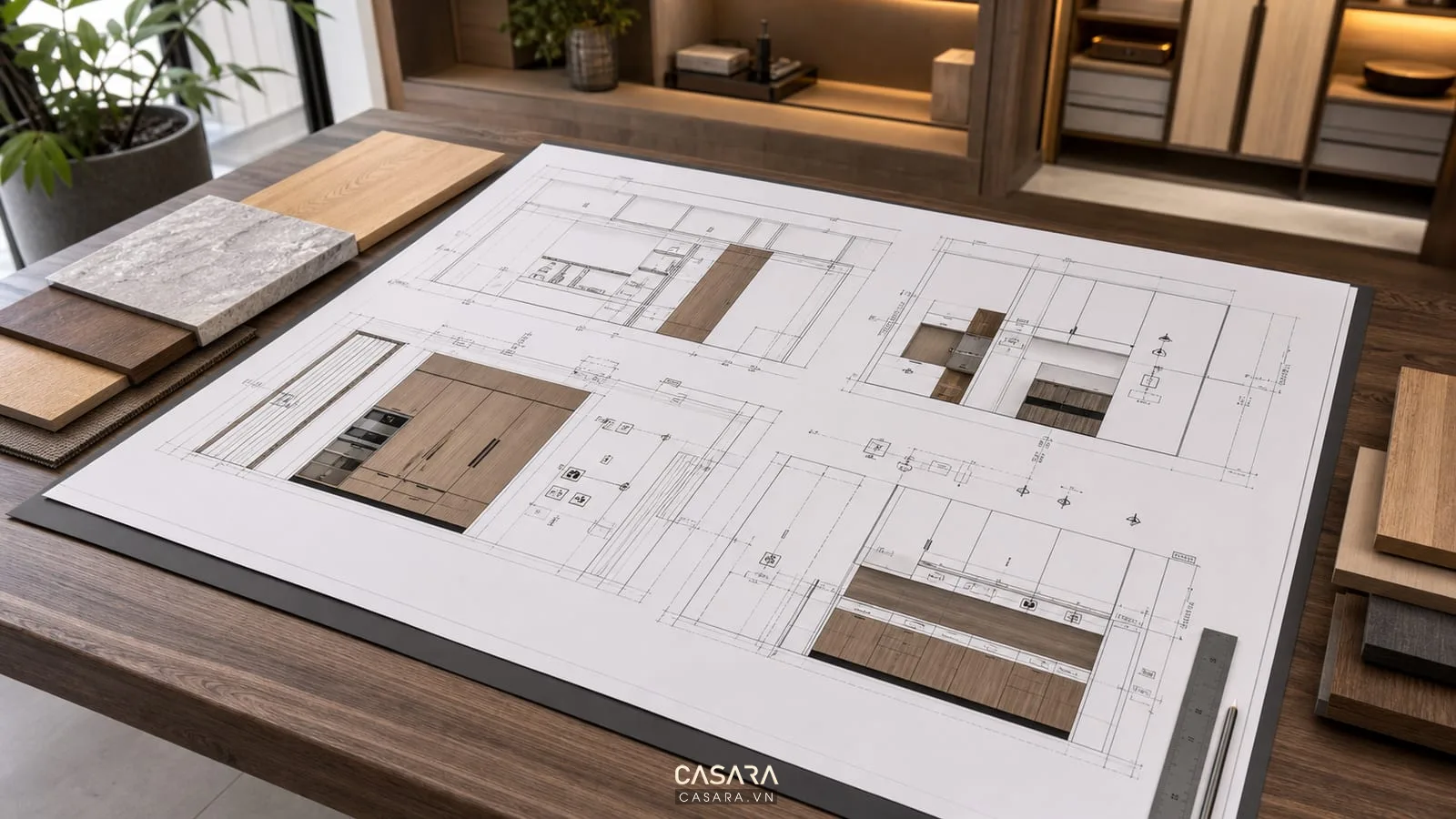

Đồ gỗ chiếm tỷ trọng lớn trong căn hộ chung cư. Tủ bếp, tủ áo, tủ giày, kệ tivi, bàn làm việc và vách trang trí đều cần chi tiết rõ. Bản vẽ nên thể hiện kích thước phủ bì, cấu tạo cánh, khoang chứa, phụ kiện và vật liệu bề mặt.

Không nên chỉ ghi “tủ gỗ công nghiệp màu sáng” rồi để xưởng tự hiểu. Bề mặt mờ, bóng, vân gỗ, trơn hoặc có hiệu ứng đều ảnh hưởng đến tổng thể.

Khi sửa căn hộ cũ, bản vẽ càng cần rõ hơn

Căn hộ đã ở một thời gian thường có nhiều ràng buộc hơn căn hộ mới bàn giao. Sàn, tường, trần, hệ điện, đường nước, thiết bị và nội thất cũ đều ảnh hưởng đến phương án mới. Vì vậy, thi công sửa nhà chung cư cần bắt đầu bằng khảo sát hiện trạng.

Bản vẽ cải tạo phải chỉ ra phần giữ lại, phần tháo dỡ và phần làm mới. Nếu không tách rõ, gia chủ khó kiểm soát phạm vi công việc. Các hạng mục gây ồn, bụi hoặc can thiệp kỹ thuật còn cần tuân thủ quy định quản lý tòa nhà.

Bản vẽ cải tạo nên xem căn hộ như một tổng thể. Nếu phòng ngủ thiếu lưu trữ, có thể cần điều chỉnh cả tủ áo và bàn phụ. Nếu phòng khách tối, có thể cần xem lại rèm, màu tường và đèn. Khi phạm vi rõ, bản vẽ sẽ trở thành công cụ kiểm soát.

Cách làm việc với đơn vị thiết kế thi công

Để hồ sơ thi công hiệu quả, gia chủ nên chia sẻ nhu cầu thật. Ai sống trong căn hộ, thường nấu ăn không, cần làm việc tại nhà không, có nhiều quần áo không, có cần khu thờ không, ban công dùng để làm gì. Những câu hỏi này ảnh hưởng trực tiếp đến mặt bằng và chi tiết đồ nội thất.

Gia chủ nên duyệt mặt bằng trước. Khi mặt bằng đã hợp lý, mới đi sâu vào vật liệu, màu sắc và chi tiết. Nếu đổi vị trí giường hoặc tủ sau khi đã chốt điện, trần và đồ gỗ, nhiều phần sẽ phải chỉnh lại.

Khi xem bản vẽ, hãy hỏi về lối đi, vị trí ổ cắm, khoảng mở cửa tủ, cách vệ sinh, điểm đặt đèn và khả năng lưu trữ. Những câu hỏi này giúp hồ sơ bền hơn trong sinh hoạt hằng ngày.

Nếu bạn đang chuẩn bị hoàn thiện hoặc cải tạo căn hộ, hãy trao đổi với Casara về mặt bằng hiện trạng, thói quen sử dụng, phong cách mong muốn, vật liệu yêu thích và các điểm đang vướng. Từ đó, đội ngũ tư vấn có thể đề xuất hướng bố trí, hệ tủ và hồ sơ thi công phù hợp hơn với không gian thật của bạn.

Kết luận

Bản vẽ thi công chung cư không chỉ phục vụ đội thợ. Nó giúp gia chủ nhìn thấy căn hộ của mình qua kích thước, luồng di chuyển, hệ tủ, ánh sáng và các vùng chức năng. Khi hồ sơ đủ rõ, phòng ngủ sẽ thoáng hơn, ban công hữu dụng hơn, khu thờ trang trọng hơn và rèm được xử lý đúng tỷ lệ.

Một căn hộ chung cư đẹp cần nhiều hơn hình ảnh ấn tượng. Nó cần bản vẽ đủ sâu để mọi chi tiết có chỗ đứng hợp lý. Khi mặt bằng, kỹ thuật và cảm giác sống được thống nhất, căn hộ sẽ có nền tảng vững hơn để ở lâu, ở gọn và ở đẹp.
