Hồ Sơ Thiết Kế Chung Cư Cao Tầng Cần Có Gì

Hồ sơ thiết kế là nền tảng của một dự án chung cư cao tầng

Hồ sơ thiết kế chung cư cao tầng không chỉ là tập bản vẽ để thi công. Đó là bộ tài liệu giúp chủ đầu tư, đơn vị thiết kế, đội thi công và các nhà cung cấp hiểu cùng một tiêu chuẩn. Khi hồ sơ rõ ràng, căn hộ mẫu, hành lang, sảnh tầng và khu tiện ích sẽ được triển khai nhất quán hơn.

Với công trình cao tầng, mỗi quyết định nhỏ đều có tác động lớn. Một chi tiết tủ âm tường, cao độ trần hay vị trí ổ cắm có thể lặp lại ở nhiều căn. Vì vậy hồ sơ cần đủ chặt chẽ để kiểm soát thẩm mỹ, công năng và tiến độ thi công.

Bài viết này nhìn hồ sơ thiết kế từ góc độ quản lý chất lượng nội thất. Trọng tâm không phải là thủ tục pháp lý, mà là cách bộ hồ sơ giúp biến ý tưởng thành không gian sống có thể thi công, nghiệm thu và sử dụng lâu dài.

Một bộ hồ sơ tốt phải trả lời được điều gì?

Một hồ sơ có giá trị không chỉ đẹp khi trình bày. Nó phải giúp người đọc biết không gian được tổ chức ra sao, vật liệu nào được dùng, chi tiết nào cần đặt hàng và hạng mục nào phải phối hợp với kỹ thuật tòa nhà.

Không gian được phân chia như thế nào

Mặt bằng là phần đầu tiên cần đọc kỹ. Nó cho thấy cách phân chia phòng khách, bếp, phòng ngủ, vệ sinh và khu lưu trữ. Với căn hộ cao tầng, mặt bằng còn cần tôn trọng lõi kỹ thuật, trục cấp thoát nước, cửa thoát hiểm và các giới hạn của kết cấu.

Khi mặt bằng nội thất hợp lý, lối đi không bị cắt vụn. Khu sinh hoạt chung có độ mở vừa đủ. Phòng ngủ giữ được sự riêng tư. Các hệ tủ không chắn sáng, không làm căn hộ nặng nề và không tạo góc chết khó sử dụng.

Thiết kế có thi công được hay không

Phối cảnh đẹp chưa đủ. Hồ sơ cần chỉ ra kích thước, cao độ, vật liệu, cấu tạo và cách liên kết. Những thông tin này giúp đội thi công hiểu cách làm, không phải đoán ý từ hình ảnh 3D.

Với bộ hồ sơ thiết kế chung cư, bản vẽ chi tiết càng rõ thì rủi ro sửa chữa càng giảm. Đặc biệt là các hạng mục tủ bếp, tủ áo, vách trang trí, trần giật cấp, hệ đèn và khu vực ốp vật liệu.

Ai chịu trách nhiệm cho từng quyết định

Hồ sơ cũng là công cụ phân vai. Chủ đầu tư duyệt phong cách và ngân sách. Đơn vị thiết kế kiểm soát ý tưởng, kích thước và vật liệu. Đội thi công căn cứ vào bản vẽ để triển khai. Nhà cung cấp đọc mã vật liệu, quy cách và số lượng cần chuẩn bị.

Các nhóm bản vẽ nên có trong hồ sơ

Mỗi dự án có phạm vi khác nhau. Tuy vậy, hồ sơ nội thất cho chung cư cao tầng thường cần các nhóm bản vẽ chính dưới đây. Chúng giúp dự án được đọc theo trình tự, từ tổng thể đến chi tiết.

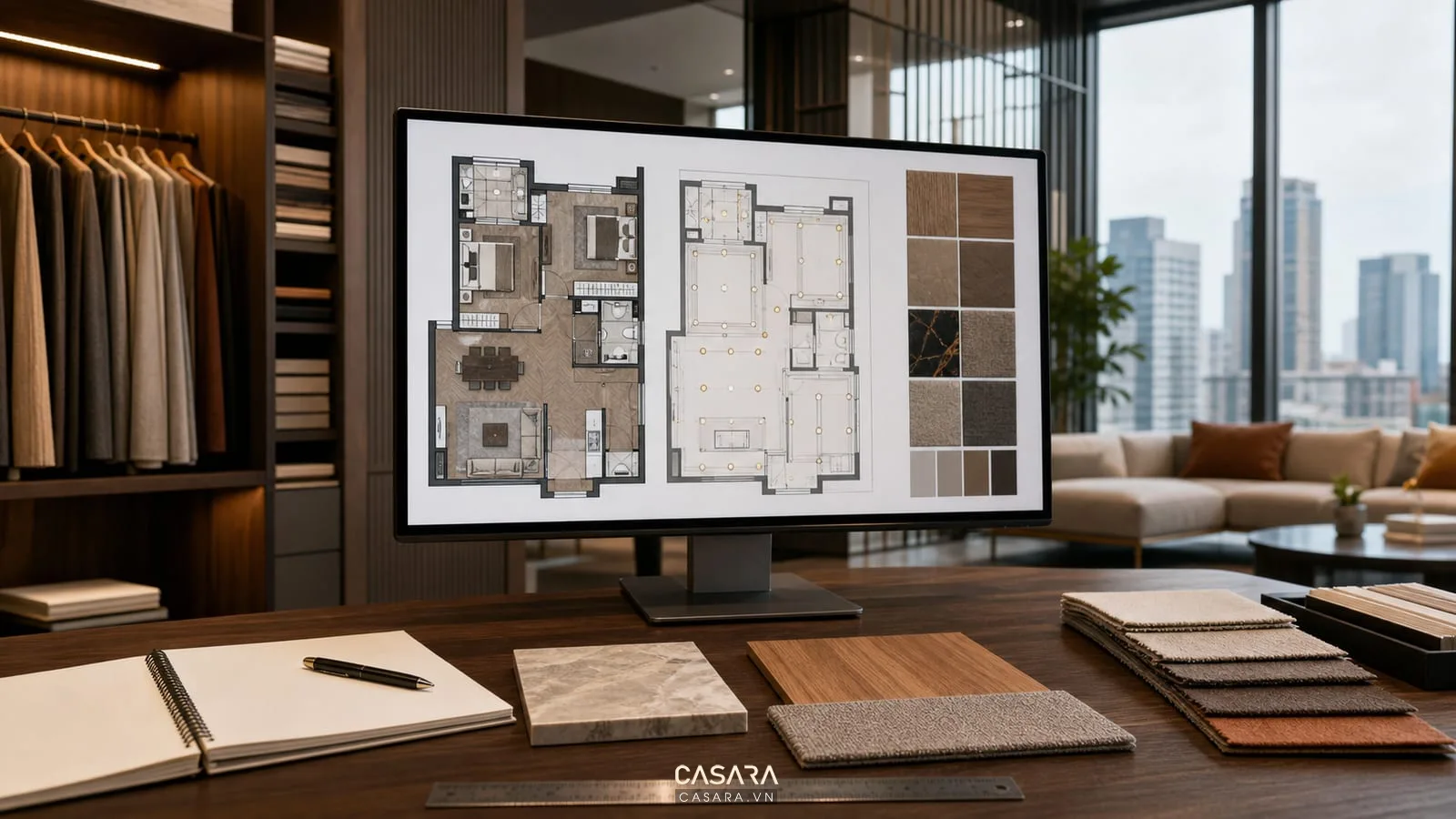

Mặt bằng hiện trạng và mặt bằng bố trí

Mặt bằng hiện trạng ghi nhận kích thước thực tế, vị trí tường, cột, cửa, trục kỹ thuật và cao độ sàn. Đây là dữ liệu gốc để tránh thiết kế lệch so với công trình.

Mặt bằng bố trí thể hiện cách đặt sofa, bàn ăn, giường, tủ, đảo bếp và thiết bị. Với căn hộ nhiều tầng hoặc nhiều căn giống nhau, phần này cần nhất quán về logic sử dụng nhưng vẫn đủ linh hoạt cho từng loại diện tích.

Mặt bằng trần, đèn và điện

Trần và ánh sáng ảnh hưởng trực tiếp đến cảm giác cao thoáng của căn hộ. Hồ sơ cần thể hiện vị trí đèn, tuyến đèn hắt, điều hòa, miệng gió và thiết bị báo cháy nếu có liên quan đến trần nội thất.

Bản vẽ điện cần rõ vị trí ổ cắm, công tắc, nguồn thiết bị bếp, nguồn tivi, internet và các điểm chờ cho thiết bị thông minh. Khi phần này thiếu, căn hộ dễ phải đục sửa sau hoàn thiện.

Bản vẽ triển khai tường, sàn và vật liệu

Nhóm bản vẽ này giúp kiểm soát bề mặt nhìn thấy nhiều nhất. Tường nào sơn, tường nào ốp, khu vực nào dùng gỗ, đá, kính hay nẹp kim loại. Sàn cần thể hiện hướng lát, điểm chuyển vật liệu và vị trí nẹp kết thúc.

Phối hợp kỹ thuật là điểm khác biệt của công trình cao tầng

Trong nhà ở riêng lẻ, nhiều chi tiết có thể xử lý linh hoạt tại công trình. Với chung cư cao tầng, sự linh hoạt đó nhỏ hơn. Thiết kế nội thất phải đi cùng hệ thống kỹ thuật có sẵn của tòa nhà.

Lõi kỹ thuật và đường ống

Khu bếp, vệ sinh và logia thường bị giới hạn bởi trục cấp thoát nước. Vì vậy hồ sơ cần chỉ rõ phần nào giữ nguyên, phần nào cải tạo và phần nào tuyệt đối không can thiệp. Điều này giúp tránh rủi ro thấm, nghẹt hoặc vi phạm quy định vận hành tòa nhà.

Nếu có thay đổi vị trí thiết bị, hồ sơ cần mô tả hướng xử lý. Tuy nhiên, không nên biến bản vẽ nội thất thành lời cam kết kỹ thuật khi chưa có khảo sát và phê duyệt phù hợp.

Điều hòa, thông gió và cao độ trần

Cao độ trần là yếu tố nhạy cảm trong căn hộ. Trần quá thấp làm không gian nặng. Trần quá đơn giản lại khó giấu thiết bị. Hồ sơ cần cân bằng giữa thẩm mỹ, bảo trì và yêu cầu kỹ thuật.

Khi thiết kế hệ tủ cao kịch trần, vách trang trí hoặc trần hắt sáng, đội ngũ cần kiểm tra vị trí dàn lạnh, cửa thăm trần và đường ống. Đây là điểm thường gây vướng nếu bản vẽ thiếu lớp phối hợp.

An toàn và vận hành sau bàn giao

Hồ sơ tốt không chỉ phục vụ ngày thi công. Nó còn giúp căn hộ vận hành ổn định. Các điểm tiếp cận kỹ thuật, vị trí bảo trì thiết bị và đường mở cánh tủ cần được tính trước.

Hồ sơ 15 tầng cần cách quản lý khác hồ sơ một căn hộ

Khi phạm vi mở rộng từ một căn hộ sang cả khối nhà, hồ sơ phải có tính hệ thống cao hơn. Hồ sơ thiết kế chung cư 15 tầng thường cần phân loại tầng điển hình, căn hộ điển hình và các khu vực chung.

Điểm quan trọng là tránh thiết kế từng tầng như một dự án riêng. Cách làm đó tốn thời gian và dễ gây sai khác. Thay vào đó, hồ sơ nên xây dựng bộ nguyên tắc chung rồi triển khai biến thể có kiểm soát.

Tầng điển hình và căn hộ mẫu

Tầng điển hình giúp đội thi công hiểu những phần được lặp lại. Căn hộ mẫu giúp chủ đầu tư đánh giá trải nghiệm thực tế. Khi hai phần này liên kết tốt, việc nhân rộng thiết kế sẽ chính xác hơn.

Hồ sơ cần đánh dấu rõ các chi tiết dùng chung. Ví dụ hệ cửa tủ, tay nắm, màu veneer, đá bếp, đèn âm trần và nẹp hoàn thiện. Những chi tiết này tạo cảm giác đồng bộ cho toàn dự án.

Khu vực chung và nhận diện không gian

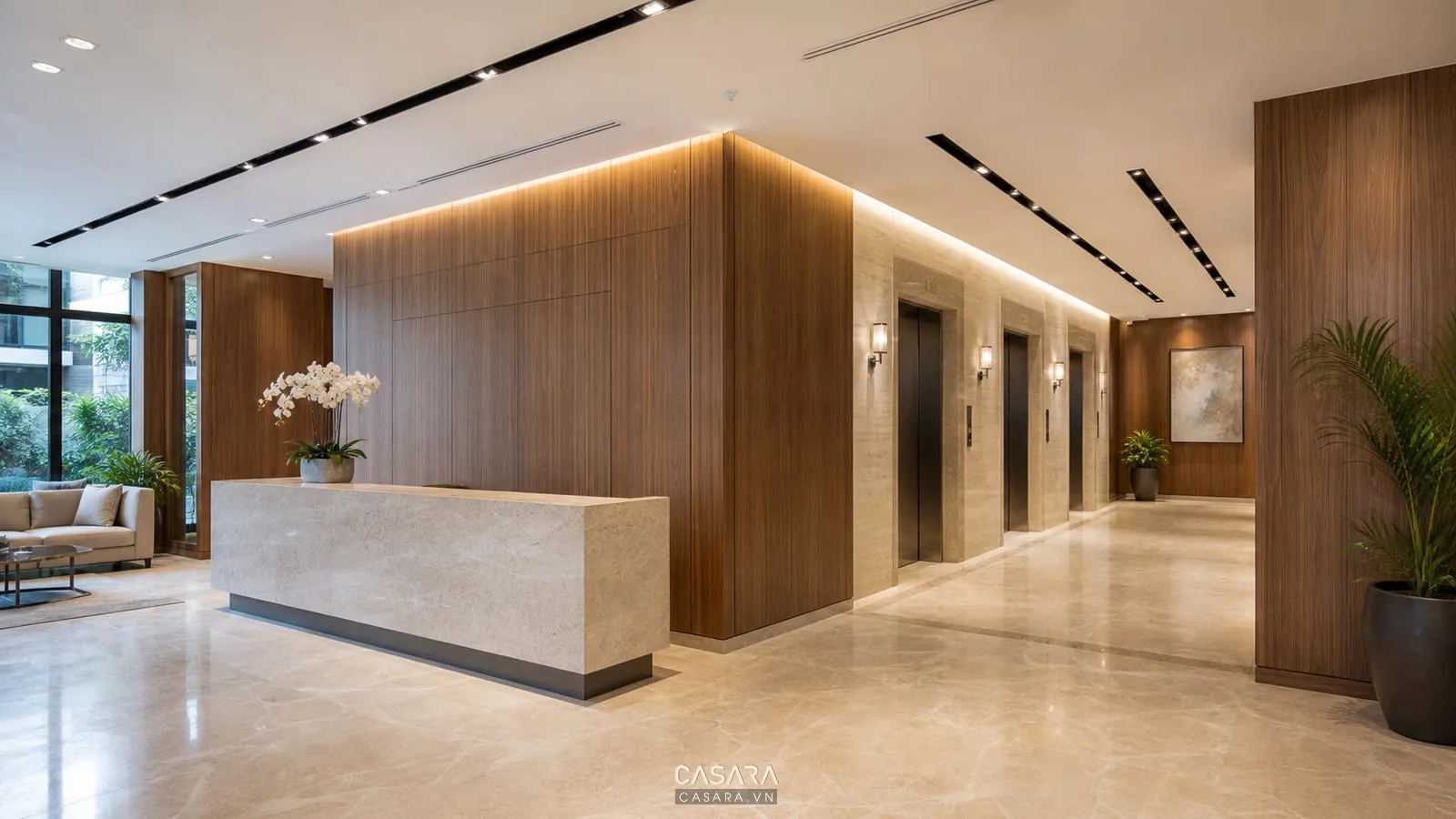

Sảnh, hành lang, thang máy và khu tiện ích tạo ấn tượng đầu tiên. Chúng cần ngôn ngữ thiết kế thống nhất với căn hộ, nhưng không nên sao chép quá trực tiếp. Mật độ sử dụng của khu chung cao hơn, nên vật liệu phải bền và dễ bảo trì.

Đọc hồ sơ PDF sao cho không bỏ sót thông tin quan trọng

Nhiều chủ đầu tư nhận file trình bày dưới dạng hồ sơ thiết kế chung cư pdf. Định dạng này thuận tiện để xem, gửi duyệt và lưu trữ. Tuy nhiên, người đọc vẫn cần kiểm tra theo một trình tự rõ ràng.

Đọc từ mục lục đến bản vẽ chi tiết

Trước hết, hãy xem mục lục để biết hồ sơ có đủ nhóm bản vẽ hay không. Sau đó đọc mặt bằng tổng thể, phối cảnh, mặt đứng, mặt cắt và chi tiết cấu tạo. Cách đọc này giúp phát hiện chỗ thiếu trước khi đi vào từng trang nhỏ.

Không nên chỉ nhìn phối cảnh. Phối cảnh giúp cảm nhận phong cách, nhưng bản vẽ triển khai mới quyết định khả năng thi công. Nếu hai phần mâu thuẫn, cần yêu cầu giải thích trước khi duyệt.

So thông tin giữa các trang

Kích thước tủ bếp trên mặt bằng cần khớp với mặt đứng. Vật liệu trong phối cảnh cần khớp với bảng vật liệu. Vị trí đèn trên trần cần khớp với công tắc và đường điện. Những sai lệch nhỏ này có thể gây đổi vật tư hoặc chậm tiến độ.

Với dự án nhiều căn, nên kiểm tra ký hiệu căn hộ và tầng. Một lỗi đánh mã có thể khiến đội thi công áp dụng nhầm bản vẽ cho không gian khác.

Bản vẽ cần đủ chi tiết nhưng không nên rối

Bản vẽ thiết kế chung cư cao tầng cần đạt sự cân bằng. Quá sơ sài thì đội thi công phải tự diễn giải. Quá dày đặc nhưng thiếu phân lớp thì người đọc khó tìm thông tin cần thiết.

Chi tiết nào cần làm rõ

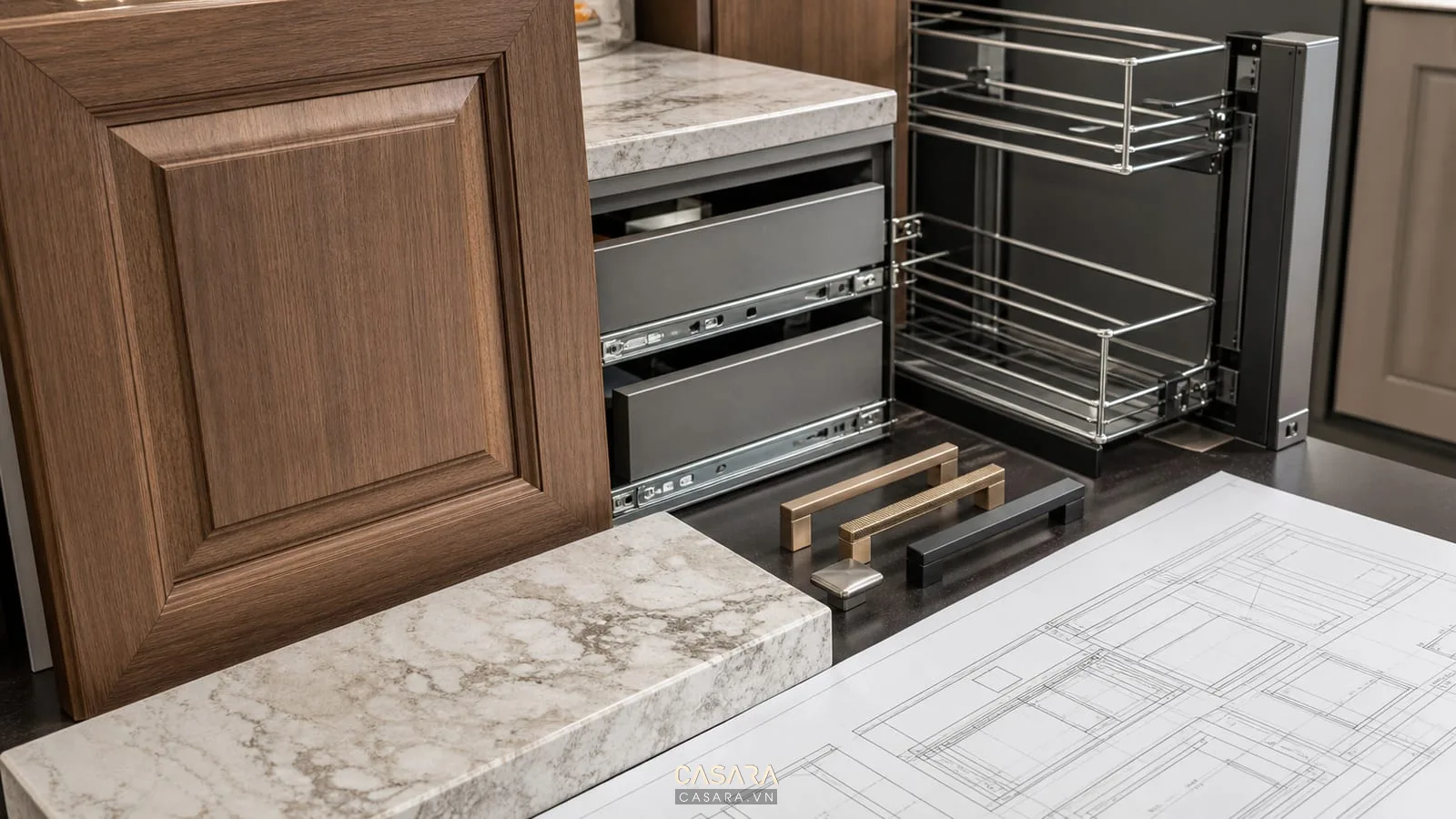

Các hạng mục đặt đóng riêng nên có bản vẽ riêng. Tủ bếp, tủ áo, kệ tivi, vách đầu giường, bàn trang điểm, tủ giày và hệ lưu trữ cần có kích thước, vật liệu, phụ kiện và hướng mở.

Những điểm giao giữa hai vật liệu cũng cần được mô tả. Ví dụ cạnh đá gặp gỗ, nẹp giữa sàn và gạch, mép kính, đường kết thúc vách ốp hoặc vị trí hắt sáng. Đây là nơi chất lượng hoàn thiện thường thể hiện rõ nhất.

Thông tin nào nên tách thành bảng

Bảng vật liệu, bảng thiết bị và bảng ký hiệu giúp hồ sơ gọn hơn. Người đọc có thể đối chiếu nhanh mà không phải tìm từng ghi chú nhỏ trên bản vẽ. Cách trình bày này đặc biệt hữu ích với dự án có nhiều căn giống nhau.

Dù vậy, bảng không nên thay thế hoàn toàn ghi chú tại bản vẽ. Những vị trí dễ nhầm vẫn cần chú thích trực tiếp. Hồ sơ tốt là hồ sơ đọc nhanh, hiểu đúng và thi công ít phải hỏi lại.

Cách Casara tiếp cận hồ sơ từ nhu cầu sống thực tế

Một bộ hồ sơ đẹp nên bắt đầu từ người sử dụng. Gia đình có trẻ nhỏ sẽ cần lưu trữ khác người sống độc thân. Căn hộ cho thuê cần vật liệu bền và dễ bảo trì. Căn hộ ở lâu dài lại cần cá tính, tiện nghi và cảm giác thư giãn hơn.

Với kinh nghiệm trong thiết kế nội thất, Casara thường nhìn hồ sơ như một cầu nối giữa thẩm mỹ và khả năng triển khai. Mỗi bản vẽ cần giúp căn hộ dễ dùng hơn, không chỉ tạo ấn tượng trong buổi duyệt phương án.

Nếu bạn đang chuẩn bị hồ sơ cho căn hộ cao tầng, hãy bắt đầu bằng nhu cầu sử dụng, phong cách mong muốn và phạm vi thi công. Đội ngũ Casara có thể tư vấn cách tổ chức không gian, vật liệu và bố cục nội thất để hồ sơ rõ hơn trước khi triển khai.

Những lỗi thường gặp khi duyệt hồ sơ

Lỗi đầu tiên là duyệt theo cảm xúc từ phối cảnh. Hình ảnh đẹp tạo thiện cảm, nhưng chưa chắc đã đủ dữ liệu thi công. Chủ đầu tư nên kiểm tra cả bản vẽ kích thước, bảng vật liệu và các điểm phối hợp kỹ thuật.

Lỗi thứ hai là bỏ qua thói quen sử dụng. Một căn hộ có thể rất đẹp trên ảnh nhưng thiếu chỗ để đồ, thiếu ổ cắm hoặc lối đi bị hẹp. Hồ sơ cần phản ánh nhịp sống hằng ngày, không chỉ là bố cục trưng bày.

Lỗi thứ ba là thay đổi vật liệu sau khi hồ sơ đã chốt. Việc đổi màu gỗ, đá hoặc phụ kiện có thể kéo theo thay đổi phối cảnh, bản vẽ chi tiết và chi phí thi công. Nếu cần điều chỉnh, nên cập nhật đồng bộ toàn bộ hồ sơ.

Kết luận

Hồ sơ thiết kế chung cư cao tầng là công cụ quản lý chất lượng, không chỉ là thủ tục trước thi công. Một bộ hồ sơ tốt cần rõ mặt bằng, vật liệu, chi tiết nội thất, phối hợp kỹ thuật và cách vận hành sau bàn giao.

Khi hồ sơ được chuẩn bị kỹ, dự án dễ kiểm soát hơn. Không gian cũng có cơ hội đạt đúng tinh thần thiết kế ban đầu. Điều quan trọng là đọc hồ sơ như một hệ thống, từ tổng thể đến chi tiết, từ hình ảnh đến khả năng thi công.
