Thiết kế và thi công: nối bản vẽ với hiện trường thực tế

Thiết kế và thi công nội thất chỉ hiệu quả khi bản vẽ, vật liệu, dự toán và hiện trường đi cùng một đường. Bản vẽ đẹp nhưng thiếu kích thước, thiếu mã vật liệu hoặc thiếu thứ tự thi công sẽ dễ lệch khi ra công trường. Ngược lại, thi công nhanh nhưng không bám hồ sơ sẽ tạo phát sinh và khó nghiệm thu.

Ở vai trò quản lý dự án, tôi thường xem hồ sơ thiết kế như một bản cam kết vận hành. Mỗi chi tiết phải trả lời được ba câu hỏi: làm ở đâu, làm bằng gì và kiểm bằng cách nào. Nếu ba câu này chưa rõ, đội thi công có thể hiểu khác nhau. Khi đó, lỗi không nằm ở một người mà nằm ở quy trình bàn giao thông tin.

Bài viết này tập trung vào cách nối thiết kế với thi công thực tế. Trọng tâm là bản vẽ, mẫu vật liệu, dự toán, thứ tự công việc, giám sát hiện trường và nghiệm thu bàn giao.

Thiết kế và thi công phải thống nhất từ hồ sơ

Hồ sơ thiết kế không nên chỉ là phối cảnh đẹp. Phối cảnh giúp hình dung không gian, nhưng đội thi công cần nhiều dữ liệu hơn. Họ cần mặt bằng, mặt đứng, chi tiết tủ, cao độ điện, vị trí đèn, mã vật liệu và ghi chú kỹ thuật.

Bản vẽ mặt bằng cần đủ kích thước kiểm được

Mặt bằng phải thể hiện kích thước tổng, kích thước từng khu và lối đi chính. Với nội thất rời, cần biết đồ đặt ở đâu và có khoảng mở cánh hay không. Với đồ đóng sẵn, cần biết chiều dài, chiều sâu, chiều cao và điểm tiếp giáp tường.

Nếu hiện trạng không vuông, bản vẽ phải ghi chú. Tường lệch, sàn chênh, dầm thấp hoặc trần kỹ thuật đều có thể làm thay đổi phương án. Những điểm này nên được đo lại trước khi sản xuất đồ gỗ.

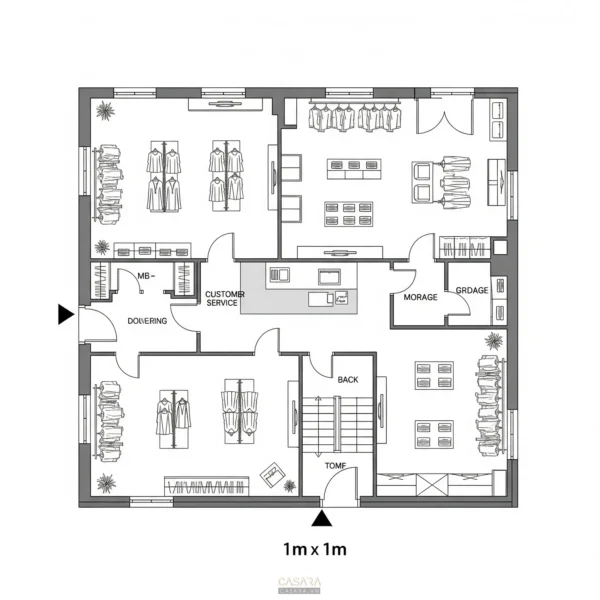

Ảnh trên là bản vẽ mặt bằng có nhiều khu chức năng. Khi đọc loại bản vẽ này, không nên chỉ nhìn bố cục. Cần kiểm lối đi, vị trí cửa, khu kỹ thuật, điểm đặt đồ lớn và khoảng thao tác. Nếu thiếu một kích thước quan trọng, đội thi công phải hỏi lại trước khi làm.

Chi tiết kỹ thuật phải đi sau phối cảnh

Phối cảnh thường cho thấy vật liệu và cảm giác chung. Chi tiết kỹ thuật mới cho biết thi công thế nào. Ví dụ, một vách ốp đẹp cần biết khung xương, độ dày tấm, khe nối, nẹp kết thúc và cách xử lý ổ điện.

Không nên giao xưởng sản xuất chỉ bằng ảnh phối cảnh. Xưởng cần bản vẽ tách chi tiết. Đội lắp đặt cần biết vị trí bắn cố định, mạch điện, mốc cao độ và thứ tự lắp. Khi thông tin này rõ, hiện trường ít phải quyết định bằng cảm tính.

Mẫu vật liệu phải được chốt trước khi đặt hàng

Vật liệu là điểm dễ phát sinh nhất trong thiết kế và thi công. Cùng một màu gỗ trên ảnh có thể khác nhiều khi nhìn mẫu thật. Ánh sáng showroom, ánh sáng công trình và ánh sáng trong phối cảnh cũng khác nhau. Vì vậy, mẫu vật liệu phải được duyệt bằng vật thật.

Mã vật liệu cần ghi trong hồ sơ và báo giá

Khi chốt vật liệu, cần ghi rõ tên hãng, mã màu, bề mặt, độ dày và quy cách. Nếu dùng vật liệu thay thế, phải có xác nhận trước. Không nên để câu “tương đương” mà không định nghĩa. Tương đương về màu chưa chắc tương đương về độ bền, giá và thời gian đặt hàng.

Báo giá cũng cần tách vật liệu chính và phụ kiện. Với tủ bếp, tủ áo hoặc quầy showroom, phụ kiện có thể ảnh hưởng lớn đến chi phí. Ray trượt, bản lề, tay nâng, đèn led và đá mặt bàn nên được ghi riêng.

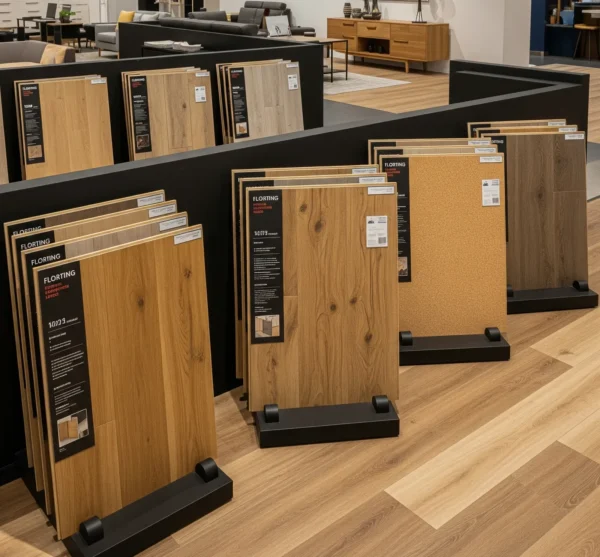

Khu mẫu sàn trong ảnh cho thấy cùng một nhóm vật liệu vẫn có nhiều lựa chọn. Khi chọn sàn, cần kiểm màu dưới ánh sáng thật, độ dày, bề mặt chống trượt và điều kiện nền. Nếu công trình có độ ẩm cao, phần chuẩn bị nền quan trọng không kém màu sàn.

Mẫu duyệt phải lưu lại để nghiệm thu

Sau khi khách duyệt mẫu, nên lưu ảnh và thông tin mã vật liệu. Với hạng mục quan trọng, có thể giữ lại một tấm mẫu tại công trình. Khi hàng giao đến, đội giám sát đối chiếu với mẫu đã duyệt. Việc này giúp tránh nhầm lô, nhầm mã hoặc đổi vật liệu không báo trước.

Nếu phát hiện mẫu thực tế khác mẫu duyệt, không nên lắp tiếp rồi xử lý sau. Cần dừng ở phạm vi nhỏ, báo lại và chốt hướng xử lý. Lắp sai diện rộng sẽ làm chi phí tháo dỡ tăng lên rất nhanh.

Tiến độ phải theo thứ tự công việc, không theo mong muốn

Nhiều công trình bị chậm không phải vì đội thi công làm ít. Lý do thường là thứ tự công việc bị đảo. Đồ gỗ đến khi điện chưa xong. Sàn lắp khi nền chưa đạt. Đèn về khi trần chưa nghiệm thu. Mỗi lần đảo như vậy đều kéo theo chờ đợi.

Phần bị che khuất cần nghiệm thu trước

Những phần như điện, nước, khung xương, nền sàn và lớp cách âm thường bị che sau khi hoàn thiện. Vì vậy, phải kiểm trước khi đóng kín. Nếu bỏ qua, lỗi sẽ chỉ lộ khi đã lắp xong bề mặt. Khi đó, sửa chữa vừa tốn tiền vừa ảnh hưởng tiến độ.

Biên bản nghiệm thu phần khuất nên ghi rõ vị trí, ảnh chụp và ngày kiểm. Với điện nước, cần đánh dấu đường đi. Với sàn, cần kiểm độ phẳng, độ khô và cao độ so với cửa.

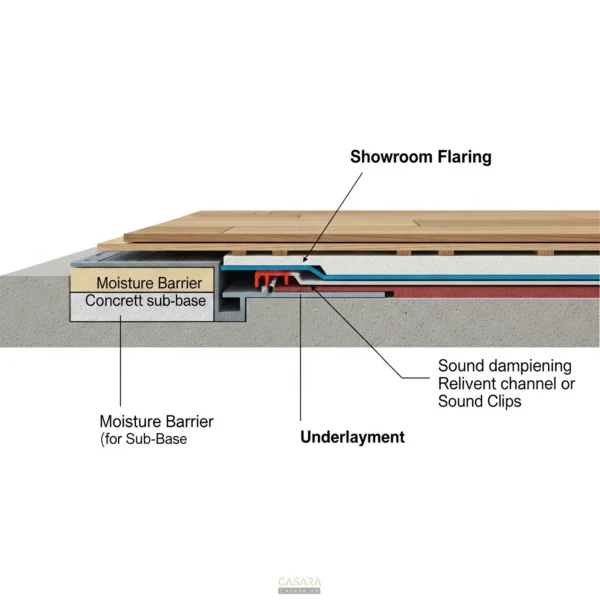

Sơ đồ cấu tạo sàn trong ảnh là ví dụ rõ. Người dùng thường chỉ thấy lớp mặt. Đội thi công lại phải kiểm lớp nền, lớp lót, lớp cách âm và khe kỹ thuật. Nếu nền chưa đạt, lớp hoàn thiện đẹp cũng khó bền.

Đồ sản xuất cần lịch đo lại trước khi làm

Đồ gỗ, quầy, vách và hệ tủ nên đo lại sau khi các phần xây dựng chính đã xong. Số đo trong bản vẽ ban đầu là cơ sở. Số đo hiện trạng sau thi công thô mới là dữ liệu để sản xuất chính xác.

Nếu sản xuất quá sớm, đồ có thể lệch vài milimet đến vài centimet. Với tủ âm tường hoặc quầy dài, sai số nhỏ vẫn gây hở khe, vênh cánh hoặc khó lắp. Vì vậy, lịch tiến độ cần có mốc đo lại, không chỉ có mốc giao hàng.

Giám sát hiện trường giữ cho bản vẽ không bị lệch

Giám sát không chỉ là đứng xem đội thi công. Công việc chính là đối chiếu hồ sơ với hiện trường. Mỗi hạng mục cần biết đã làm đúng vị trí chưa, đúng vật liệu chưa và có ảnh hưởng đến hạng mục sau không.

Kiểm mẫu dưới ánh sáng công trình

Một mẫu vật liệu có thể đẹp trong showroom nhưng khác khi đặt tại công trình. Ánh sáng tự nhiên, đèn trần và màu tường xung quanh đều làm màu thay đổi. Vì vậy, các mẫu quan trọng nên được đặt thử tại vị trí thật trước khi thi công diện rộng.

Với màu tường, sàn, đá và laminate, nên kiểm vào nhiều thời điểm trong ngày nếu có ánh sáng tự nhiên. Nếu chỉ kiểm dưới một loại đèn, màu thực tế có thể lệch so với kỳ vọng.

Bảng vật liệu trong ảnh cho thấy nhiều bề mặt đặt cạnh nhau. Khi đưa vào công trình, cần nhìn chúng theo tổ hợp. Sàn, tường, tủ và ánh sáng phải hợp với nhau. Một mẫu đẹp riêng lẻ chưa chắc đẹp khi lắp cùng toàn bộ không gian.

Nhật ký công trường giúp xử lý phát sinh rõ hơn

Mỗi ngày thi công nên có ghi nhận ngắn. Hôm nay làm gì, còn vướng gì, ai cần phản hồi và hạng mục nào phải chờ. Nhật ký không cần dài, nhưng phải đủ để truy lại quyết định. Khi có phát sinh, các bên nhìn cùng một dữ liệu sẽ dễ thống nhất hơn.

Ảnh hiện trường cũng rất quan trọng. Trước khi đóng trần, ốp tường hoặc lắp tủ, nên chụp lại phần kỹ thuật bên trong. Sau này cần bảo trì, đội sửa chữa sẽ biết đường điện, đường nước hoặc khung xương nằm ở đâu.

Bàn giao phải kiểm bằng cách dùng thật

Nghiệm thu cuối không nên chỉ nhìn bề mặt. Cần mở cánh tủ, kéo ngăn, bật đèn, đi qua lối chính, đặt đồ lên bàn và thử ổ cắm. Một không gian hoàn thiện chỉ đạt khi dùng được đúng như hồ sơ đã cam kết.

Checklist nghiệm thu nên có trước ngày bàn giao

• Đối chiếu kích thước chính với bản vẽ đã duyệt.
• Kiểm mã vật liệu, màu sắc và bề mặt theo mẫu đã chốt.
• Mở thử cánh tủ, ngăn kéo, ray trượt và phụ kiện chuyển động.
• Bật từng nhóm đèn và kiểm công tắc đúng khu vực.
• Kiểm khe tiếp giáp, nẹp kết thúc, mép dán và đường silicone.
• Ghi lỗi bằng ảnh, vị trí và thời hạn xử lý.

Không nên thanh toán cuối khi lỗi chưa có biên bản

Nếu còn lỗi, cần lập danh sách rõ. Lỗi nào sửa ngay, lỗi nào cần đặt vật tư, lỗi nào cần theo dõi sau bàn giao. Không nên chỉ ghi chung chung là “hoàn thiện thêm”. Cách ghi mơ hồ làm hai bên khó xác nhận khi quay lại.

Sau khi sửa lỗi, nên kiểm lại đúng vị trí đã ghi. Nếu lỗi liên quan đến vật liệu hoặc phụ kiện, cần kiểm cả vùng xung quanh. Một thao tác tháo lắp có thể làm phát sinh vết xước hoặc lệch khe mới.

Dự toán cần gắn với rủi ro phát sinh

Dự toán tốt không chỉ là tổng tiền thấp. Dự toán tốt phải cho thấy phần nào đã bao gồm, phần nào chưa bao gồm và điều kiện nào làm giá thay đổi. Với công trình nội thất, phát sinh thường đến từ hiện trạng, đổi vật liệu, tăng khối lượng hoặc thay đổi thiết kế trong lúc thi công.

Nên có một khoản dự phòng hợp lý. Khoản này không phải để chi tùy tiện. Nó dùng cho các tình huống có căn cứ, ví dụ nền phải xử lý thêm, tường lệch cần bù, hoặc vật liệu đã chốt hết hàng và phải đổi sang mã tương đương đã được duyệt.
